“信誉第一正宗国产三协电机/80无刷交流伺服电机”参数说明
定子相数: |
四相 |
励磁方式: |
永磁式(PM) |
电源: |
交流 |
编码器类型: |
旋边/光电 |
型号: |
RD1D330D3M3QM39 |
规格: |
80 |
商标: |
三协电机 |
额定电压: |
三相220V |
产量: |
10000 |
“信誉第一正宗国产三协电机/80无刷交流伺服电机”详细介绍
?规格介绍
规格参数
型号 |
Units |
RD1D330D3M3QM39 |
RD2D430D3M3QM42 |
RD3D520D2M3QM72 |
RD425D2M3QM57 |
极对数 |
/ |
4P |
4P |
4P |
4P |
额定电压 |
VDC/VAC |
220 |
220 |
220 |
220 |
额定功率 |
W |
400 |
750 |
730 |
1000 |
额定力矩 |
N.m |
1.3 |
2.4 |
3.5 |
4 |
额定转速 |
rpm |
3000 |
3000 |
2000 |
2500 |
最大力矩 |
N.m |
3.8 |
7.1 |
10.5 |
12N |
最大转速 |
rpm |
1300 |
2700 |
2500 |
1300 |
额定电流 |
A |
7.9 |
18 |
15.7 |
7.9 |
最大电流 |
A |
15.8 |
36 |
31.4 |
15.8 |
扭矩常数 |
N.m/A |
2.53 |
1.11 |
1.27 |
2.53 |
转子惯量 |
Kg*cm? |
1.05 |
1.82 |
2.63 |
2.97 |
线电阻 |
Ω |
4.44 |
2.28 |
3.6 |
2.9 |
反电势常数 |
V/Krpm |
39 |
41.7 |
72.1 |
56.8 |
电气时间常数 |
ms |
10.2 |
9.4 |
9.3 |
10.2 |
机械时间常数 |
ms |
1.56 |
1.52 |
1.53 |
1.56 |
绝缘耐压 |
/ |
2000V 5mA 1min |
2000V 5mA 1min |
2000V 5mA 1min |
2000V 5mA 1min |
热绝缘等级 |
Class |
F |
F |
F |
F |
防护等级 |
/ |
IP65 |
IP65 |
IP65 |
IP65 |
编码器类型 |
/ |
2500ppr incremental encoder |
运行环境 |
/ |
-20℃ to 50℃ humidity<90% |
重量 |
Kg |
18 |
18 |
18 |
18 |

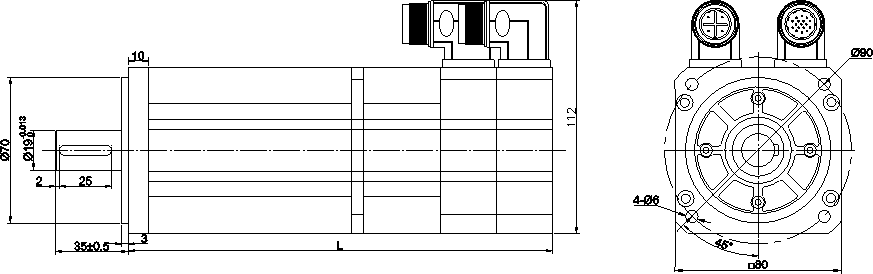

长度 |
mm |
216.2mm |
242.2mm |
268.2mm |
280.2mm |
|
