“物超所值常州三协ce认证微型电机57ZW3Y无刷直流电动机，微特电机马达”参数说明
| 用途： |
工业用 |
运转速度： |
高速 |
| 结构及工作原理： |
无刷直流电动机 |
励磁方式： |
复励 |
| 型号： |
57ZW3Y |
规格： |
57MM |
| 商标： |
三协电机 |
径向间隙： |
0.025mm / 460g |
| 霍尔分布角度： |
120° |
轴向间隙： |
0.025mm / 400g |
| 产量： |
10000 |
“物超所值常州三协ce认证微型电机57ZW3Y无刷直流电动机，微特电机马达”详细介绍
主要参数
| 绕组连续方式 |
YWE |
| 霍尔分布角度 |
120 Deg. Electrical angle |
| 径向间隙 |
0.025mm / 460g |
| 轴向间隙 |
0.025mm / 400g |
| 径向最大承受力 |
75N @ 20mm from the flange |
| 轴向最大承受力 |
15N |
| 绝缘等级 |
B |
| 介电强度 |
500VDC for one minute |
| 绝缘电阻 |
100MΩ min., 500VDC |
?规格介绍
规格参数
| 型号 |
Units |
57ZW3Y54A20 |
57ZW3Y54A40 |
57ZW3Y54A60 |
57ZW3Y74A20 |
57ZW3Y74A40 |
57ZW3Y74A60 |
57ZW3Y94A20 |
57ZW3Y94A40 |
57ZW3Y114A20 |
57ZW3Y114A40 |
| 极数 |
? |
4 |
| 相数 |
? |
3 |
| 额定电压 |
VDC |
24 |
| 额定转速 |
RPM |
2000 |
4000 |
6000 |
2000 |
4000 |
6000 |
2000 |
4000 |
2000 |
4000 |
| 持续堵转转矩 |
N.m |
0.19 |
0.19 |
0.19 |
0.384 |
0.384 |
0.384 |
0.54 |
0.54 |
0.72 |
0.72 |
| 额定转矩 |
N.m |
0.16 |
0.16 |
0.16 |
0.32 |
0.32 |
0.32 |
0.45 |
0.45 |
0.6 |
0.6 |
| 额定功率 |
W |
33.5 |
67 |
100.5 |
67 |
134 |
201 |
94 |
188 |
125 |
251 |
| 峰值转矩 |
N.m |
0.48 |
0.48 |
0.48 |
0.96 |
0.96 |
0.96 |
1.35 |
1.35 |
1.8 |
1.8 |
| 峰值电流 |
A |
5.58 |
11.1 |
16.7 |
11.1 |
22.2 |
33.3 |
15.6 |
31.2 |
20.8 |
41.6 |
| 转矩常数 |
Nm/A |
0.081 |
0.045 |
0.028 |
0.081 |
0.045 |
0.028 |
0.081 |
0.045 |
0.081 |
0.045 |
| 反电势 |
V/KRPM |
8.57 |
4.8 |
3 |
8.57 |
4.8 |
3 |
8.57 |
4.8 |
8.57 |
4.8 |
| 转动惯量 |
g.c㎡ |
60.5 |
60.5 |
60.5 |
113 |
113 |
113 |
181.5 |
181.5 |
242 |
242 |

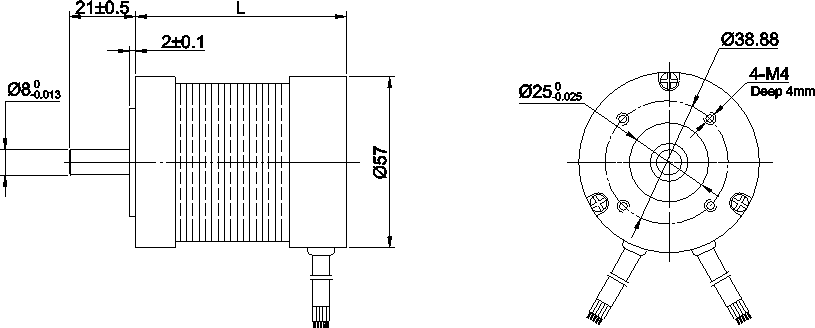

| 电机长度 |
mm |
54 |
54 |
54 |
74 |
74 |
74 |
94 |
94 |
114 |
114 |
| 电压范围 |
VDC |
12~60 |
12~60 |
12~60 |
24~60 |
24~60 |
24~60 |
24~160 |
24~160 |
24~160 |
24~160 |
| 转速范围 |
RPM |
2000~6000 |
| 重量 |
Kg |
0.5 |
0.5 |
0.5 |
0.75 |
0.75 |
0.75 |
1 |
1 |
1.25 |
1.25 |
|
