长期定制常州三协电机/3x motion/42ZW3S无刷直流电机/微型电机
“长期定制常州三协电机/3x motion/42ZW3S无刷直流电机/微型电机”参数说明
| 用途： | 工业用 | 运转速度： | 高速 |
| 结构及工作原理： | 无刷直流电动机 | 励磁方式： | 复励 |
| 型号： | 42ZW3S--- | 规格： | 42MM |
| 商标： | 三协电机 | 产量： | 10000 |
“长期定制常州三协电机/3x motion/42ZW3S无刷直流电机/微型电机”详细介绍
主要参数
| 绕组连续方式 | YWE |
| 霍尔分布角度 | 120 Deg. Electrical angle |
| 径向间隙 | 0.02mm/460g |
| 轴向间隙 | 0.02mm/400g |
| 径向最大承受力 | 15N @ 10mm from the flange |
| 轴向最大承受力 | 10N |
| 绝缘等级 | B |
| 介电强度 | 500VDC for one minute |
| 绝缘电阻 | 100MΩ min., 500VDC |

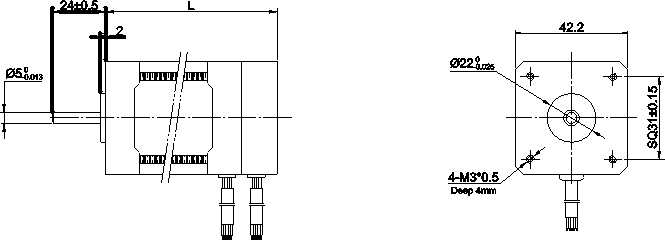

?规格介绍
规格参数
| 型号 | Units | 42ZW3S45A10 | 42ZW3S45A30 | 42ZW3S45A40 | 42ZW3S60A10 | 42ZW3S60A30 | 42ZW3S60A40 | 42ZW3S75A10 | 42ZW3S75A30 | 42ZW3S75A40 |
|---|---|---|---|---|---|---|---|---|---|---|
| 极数 | ? | 8 | ||||||||
| 相数 | ? | 3 | ||||||||
| 额定电压 | VDC | 24 | ||||||||
| 额定转速 | RPM | 1000 | 3000 | 4000 | 1000 | 3000 | 4000 | 1000 | 3000 | 4000 |
| 持续堵转转矩 | N.m | 0.096 | 0.096 | 0.096 | 0.19 | 0.19 | 0.19 | 0.28 | 0.28 | 0.28 |
| 额定转矩 | N.m | 0.08 | 0.08 | 0.08 | 0.16 | 0.16 | 0.16 | 0.24 | 0.24 | 0.24 |
| 额定功率 | W | 8.3 | 25 | 33.2 | 16.6 | 50 | 67 | 25 | 75 | 100 |
| 峰值转矩 | N.m | 0.24 | 0.24 | 0.24 | 0.57 | 0.57 | 0.57 | 0.72 | 0.72 | 0.72 |
| 峰值电流 | A | 1.3 | 3.9 | 5.2 | 2.6 | 7.8 | 10.4 | 3.9 | 11.72 | 15.63 |
| 转矩常数 | Nm/A | 0.162 | 0.06 | 0.045 | 0.162 | 0.06 | 0.045 | 0.162 | 0.03 | 0.045 |
| 反电势 | V/KRPM | 17.1 | 6.3 | 4.8 | 17.1 | 6.3 | 4.8 | 17.1 | 6.3 | 4.8 |
| 转动惯量 | g.c㎡ | 24 | 24 | 24 | 48 | 48 | 48 | 72 | 72 | 72 |
| 电机长度 | mm | 46 | 46 | 46 | 62 | 62 | 62 | 78 | 78 | 78 |
| 电压范围 | VDC | 12~48 | ||||||||
| 转速范围 | RPM | 1000～4000 | ||||||||
| 重量 | Kg | 0.3 | 0.3 | 0.3 | 0.44 | 0.44 | 0.44 | 0.56 | 0.56 | 0.56 |
编辑：太原三协电机电器有限公司 时间：2018/05/11
